UE4 性能 - （一）瓶颈定位

stat fps

stat unit

其次，之所以需要花精力去“定位”，是由于造成卡顿的原因有多种，而在 UE4 体系中，造成卡顿的因素大致分为三类，隐含在另一个最常用的命令之中：stat unit
Frame: 即一帧所耗费的总时间，这个值越大，fps 就越小，二者相乘恒等于 1
Game: 处理游戏逻辑所耗费的时间
这一步完全不考虑渲染问题，表现的是整个游戏世界在一帧之内，只在逻辑层面处理所有的变化需要花多长时间——Compute Game Context
Draw: 准备好所有必要的渲染所需的信息，并把它从 CPU 发送给 GPU 所耗费的时间
承接上一步，在游戏世界在逻辑层完成所有的计算和模拟后，收集渲染所需的信息，并剔除非必要信息，通知 GPU 进行画面渲染—— What to Render
GPU: 接收到渲染所需信息之后，将像素最终的表现画在屏幕上的耗时

找瓶颈（找内鬼）

瓶颈定位，就是要找到造成性能开销的最大元凶，也就是确定优化的基本方向，才能深入和落实到细节层面，进行后续的分析和优化工作。而要搞清楚开销主要发生在哪个阶段，不可避免地还是要对 Game, Draw, GPU 对应的三类线程以及它们之间的关系有更详细的认识。
Game,Draw,GPU对应的三类线程的关系

Game Thread 首先会对整个游戏世界进行逻辑层面的计算与模拟(e.g.Spawn 多少个新的 actor、每个 actor 在这一帧位于何处、角色移动、动画状态等等)，所有这些信息会被输送到 Draw Thread
Draw Thread(也叫 Rendering Thread) 会根据这些信息，剔除(Culling)掉不需要显示的部分(e.g. 处于屏幕外的物体)，接着创建一个列表，其中包含了渲染每个物体必备的关键信息(e.g. 如何被着色、映射哪些纹理等等)，再将这个列表输送给 GPU Thread
GPU Thread 在获取了这个列表之后，会计算出每个像素最终需要如何被渲染在屏幕上，形成这一帧的画面

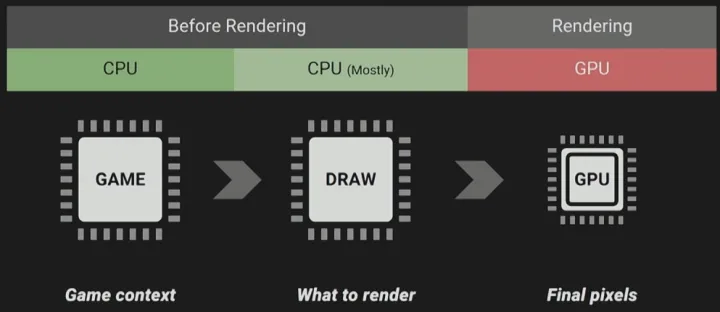

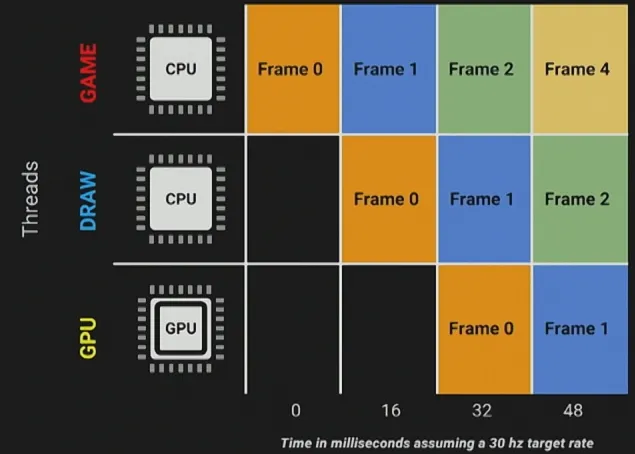

综上，对于每一帧来说，这三者的执行顺序依次为：Game Thread → Draw Thread → GPU Thread
一帧的总耗时，取决于三者中开销最严重、即耗时最长的线程
Game Thread 和 Draw Thread 在 CPU 上运行，GPU Thread 在 GPU 上运行
如果 GPU Thread 率先完成了它的工作，而其他二者仍在工作中(e.g. 已经绘制好了当前帧，但下一帧的数据还没拿到)，那么 GPU 就会等待 CPU 的指令而导致下一帧的画面姗姗来迟；反之如果 GPU 耗时更严重，导致 CPU 输送的数据没有被及时处理，使得画面没能被及时渲染，同样会导致卡顿

优化方向对比

OverView:

要定位开销发生在哪个线程，最直接的方法是根据 stat unit 给出的信息，比较 Game, Draw, GPU 三者哪一个与 Frame 的数值最接近(如上述所说，一帧的总耗时取决于三者中的最大值)，则它就是造成开销的主要因素
利用 UE 内部丰富、强大的各种命令，还可定位出开销具体发生在哪个线程的哪个阶段
同时善用控制变量法，对判断加以验证

Game Thread

Game Thread 造成的开销，基本可以归因于 C++ 和蓝图的逻辑处理，瓶颈常见于Tick 和代价昂贵的逻辑实现(Expensive Functionality)
Tick
- 大量物体同时 Tick 会严重影响 Game Thread 的耗时
- stat game：显示 Tick 的耗时情况
- dumpticks：可将所有正在 tick 的 actor 打印到 log 中
复杂逻辑
- 需要借助 Unreal Frontend Profiler / Unreal Insights 等工具对游戏逻辑中开销较大的代码进行定位。
  Draw Thread (Rendering Thread)
Draw Thread 的主要开销来源于 Visibility Culling 和 Draw Call
Visibility Culling
- Visibility Culling 会基于深度缓存(Depth Buffer) 信息，剔除位于相机的视锥体(Frustum)之外的物体和被遮挡住(Occluded)的物体，当游戏世界中可见的物体过多，剔除所需的计算量也将变大，导致耗时过长
- stat initviews：显示 Visibility Culling 的耗时情况，同时还能显示当前场景中可见的 Static Mesh 的数量(Visible Static Mesh Elements)

Draw Call

一般理解：CPU 准备好一系列渲染所需的信息，通知 GPU 进行一次渲染的过程
- 想象 CPU 指挥 GPU 拿起一支笔刷，蘸好颜料，给某个(或者某一些)多边形(polygon)涂上颜色，来自 CPU 的这条指令就是一次 Draw Call
- 很多情况下，不同的多边形(可能属于不同的 mesh)需要的是同一种颜色(材质)，那么在给笔刷蘸好颜色之后，可以一次性给这些多边形上色，而不需要做无谓的重复操作，这个过程就叫做合批(batching)
UE 官方解释：a group of polygons sharing the same material (一组使用相同材质的多边形)
- 这个解释虽然准确，但乍一看非常抽象。首先举例来理解：场景中有 100 个多边形(polygon)，其中 10 个共同使用材质 A，10个共同使用材质 B，剩余 80 个共同使用材质 C，100 个多边形被分成了 3 组，于是 Draw Call 就等于 3
- 结合之前的一般理解，也可以理解为：CPU 命令 GPU 将笔刷蘸上某一材质对应的颜料，然后一次性给若干个 polygon 上色，这条 CPU 下达的指令就是一次 Draw Call，而这些 polygon 就是 one group of polygons sharing the same material，有多少组这样的 polygon，就等于发生了多少次 Draw Call
stat SceneRendering 可查看 Mesh Draw Call 的数量
即便场景中模型面数多，只要合批机制完善，Draw Call 的数量也可以非常少
相比于面数，Draw Call 对性能开销的影响要大得多

GPU Thread

顶点处理(Vertex-bound) 导致的瓶颈
- Dynamic Shadow
  - 目前动态阴影(Dynamic Shadow)的生成主要依赖 Shadow Mapping，一种在光栅化阶段计算阴影的技术，Shadow Mapping 每生成一次阴影需要进行两次光栅化，因此当顶点数过多(可能源于多边形数量巨大，也可能源于不适当的曲面细分) 时，Dynamic Shadow 将成为 GPU 在光栅化阶段的一大性能瓶颈
  - ShowFlag.DynamicShadows 0: 使用该指令可关闭场景内的动态阴影(0表示关闭，1表示开启)，可在开启和关闭两种状态间反复切换，查看卡顿情况是否发生明显变化，以此判断 Dynamic Shadow 是否确实造成了巨大开销
着色(Pixel-bound) 导致的瓶颈
- 运行指令 r.ScreenPercentage 50，表示将渲染的像素数量减半(也可替换成其他 0-100 之间的数)，观察卡顿现象是否明显减缓，以此判断瓶颈是否 Pixel-bound
- Shader Complexity
  - 显示对每一个像素所执行的着色指令数量，数量越多，消耗越大
  - 场景中存在过多的半透明物体(Translucent Object)，会显著增加 Pixel Shader 的计算压力，使用 stat SceneRendering 可查看 Translucency 的消耗情况；使用 ShowFlag.Translucency 0 来关闭(0表示关闭，1表示开启)所有半透明效果
  - 当着色器(材质连线)的实现逻辑过于复杂或低效时，也会导致较高的 Shader Complexity

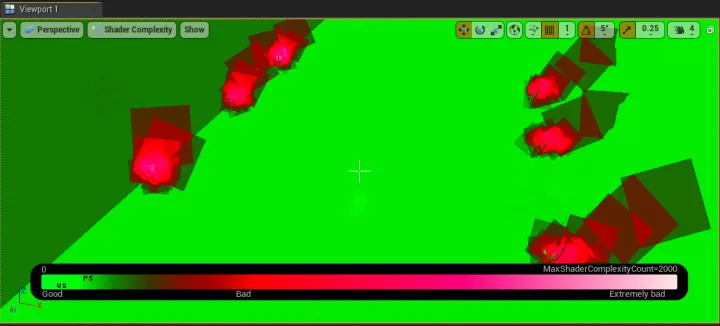

  - 在 Viewport 中选择 Optimization Viewmodes → Shader Complexity，可视化 Shader 造成的开销
Quad Overdraw

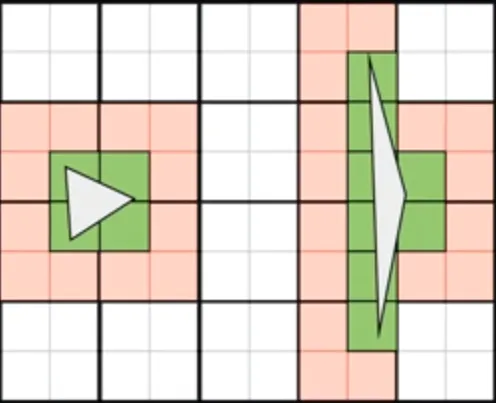

- 着色期间 GPU 的大部分操作不是基于单个像素，而是一块一块地绘制，这个块就叫 Quad，是由 4 个像素 (2 × 2) 组成的像素块
- 当模型存在较多狭长、细小的三角形时，有效面积较小，但可能占用了很多 Quad，Quad 被多次重复绘制，会导致大量像素参与到无意义的计算中，引起不必要的性能开销

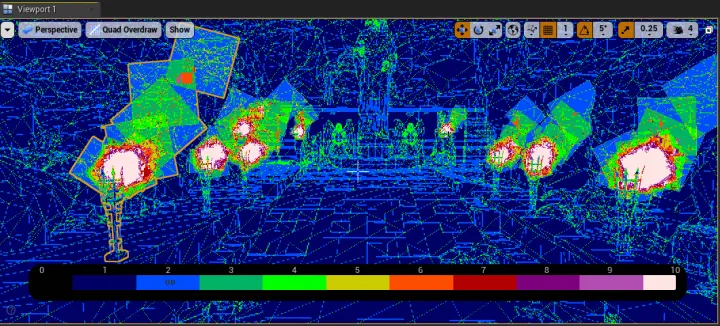

  进入 Optimization Viewmodes → Quad Overdraw，显示 GPU 对每个 Quad 的绘制次数‘
Light Complexity
- 场景内的动态光源(Dynamic Lights) 数量过多时，会产生大量动态阴影(Dynamic Shadow)，如上述所说，容易引起较大开销
- 动态光源的半径过大，导致多个光源的范围出现大量交叠，也可能导致严重的 Overdraw 问题

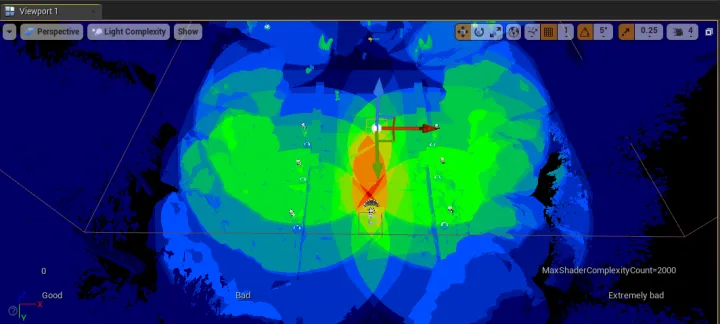

- 进入 Optimization Viewmodes → Light Complexity，查看灯光引起的性能开销
内存(Memory-bound)引起的瓶颈
- 有时性能瓶颈还在于过高的内存占用，其中最常见的是大量的纹理(Texture)加载和采样

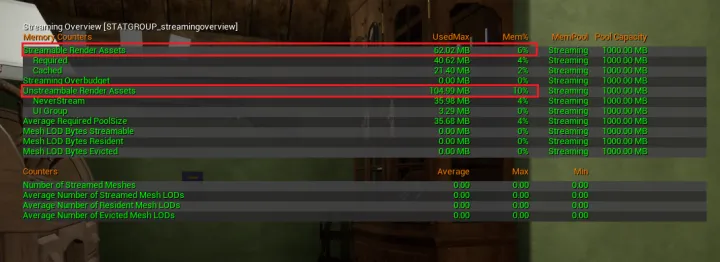

- 使用 stat streaming overview，查看当前纹理对内存的占用情况
- 对于纹理的优化。

参考：
Unreal Art Optimization
Profiling and Optimization in UE4 | Unreal Indie Dev Days 2019 | Unreal Engine
UE4 Graphics Profiling: Measuring Performance
UE4 Graphics Profiling: Pipeline and Bottlenecks
Performance Tools in Unreal Engine
Shadow Casting
Performance and Profiling Overview
Ray Tracing Features Settings
Dynamic Scene Shadows
Ray Tracing in UE4
Stat Commands

UE4 性能 - (二) 性能分析工具: Unreal Frontend Profiler

常用性能分析工具的使用
- Unreal Frontend Profiler
- Unreal Insights
- GPU Visualizer & RenderDoc
性能分析操作实例：创建一个复杂度适中的示例工程，基于之前已经介绍过的知识与技能，运用分析工具从各方面分析该工程的性能开销，并确定优化方向

概述：

Unreal Frontend - Profiler 工具只能检测到 CPU 侧的开销信息，无法用于分析 GPU 方面的性能
Profiler 工具属于 Unreal Frontend 工具集，可以作为独立应用打开，也可以通过 Editor 打开
操作界面较为繁琐，交互体验不如 Unreal Insights
可以精确定位到游戏逻辑内开销较大的某个方法，并清晰显示其调用和被调用关系

名词解释

当提到 Unreal Frontend 这套工具时，下列称谓时常会伴随出现，就性能分析这部分功能来讲，它们似乎说的是同一件事；但作用范围其实存在根本性差异。下面先把这些称谓的具体含义捋清楚，避免混淆误用

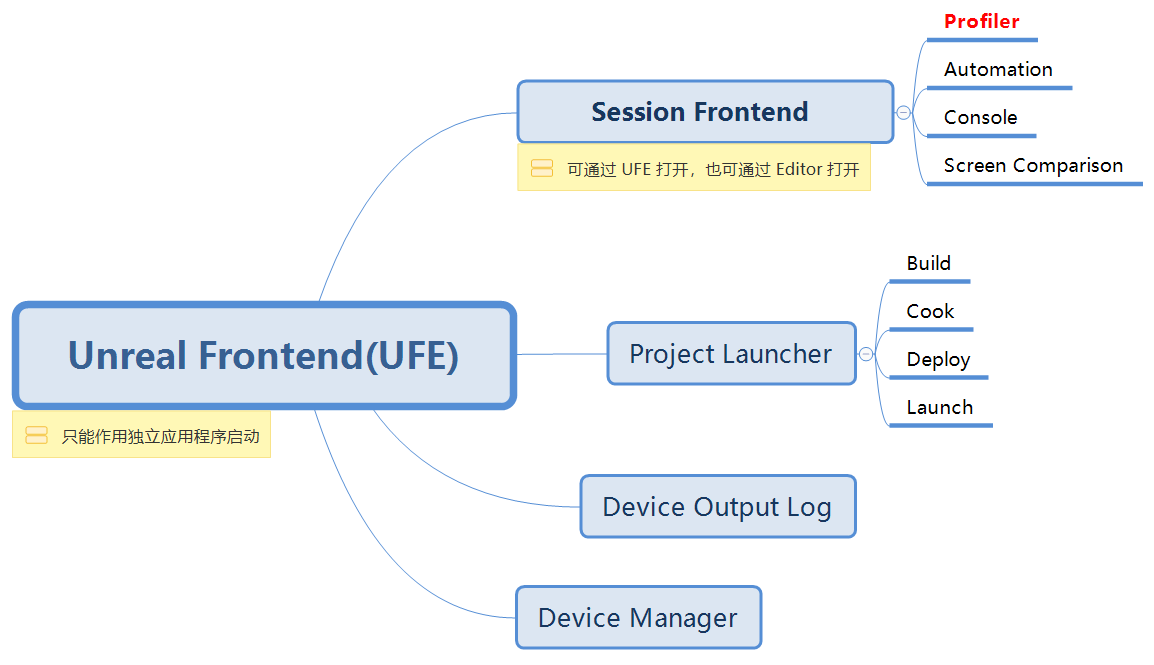

- Unreal Frontend: 作用范围最广，包含功能最多；作为独立应用(UnrealFrontend.exe)打开，Session Frontend 是它的子集
- UFE: Unreal Frontend 的简称
- Session Frontend: 属于 Unreal Frontend 的一部分，也可直接通过 Editor 访问，能够监测到所有运行中的游戏会话(包括 Editor, Standalone 以及连接上 PC 的 Android 会话)
- Profiler: 对性能检测这一具体功能的俗称，属于 Session Frontend 的子集，也是本文真正要讨论的部分
Live Data，Captured Data
- Live Data: 指的是贮存在内存中的实时数据，只能此刻预览，无法保存以反复查看
- Captured Data: 将实时信息输出成本地文件后的数据, 可加载到 Profiler 中反复查看

启动和连接

通过上述对 Unreal Frontend 工具集结构的梳理，启动的是 Unreal Frontend 中的 Profiler 工具
工程内部(Editor)启动 Window -> Developer Tools -> Session Frontend -> Profiler
应用程序启动
- 打开应用 xxx/Engine/Binaries/Win64/UnrealFrontned.exe
  - Note:xxx 表示所使用的引擎的安装根目录
定位页签 Session Frontend -> Profiler
会话连接
- Windows

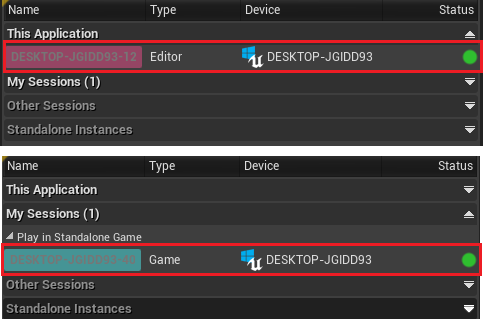

  - 无论是通过 Editor 还是 Unreal Frontend.exe 启动，Session 界面都会显示出所有正在运行的游戏会话，包括 Editor 和 Standalone
  - 例如我通过 Editor 开启 Profiler 后，又在 Standalone 模式下运行了游戏，那么此时 Session 界面中会出现两个游戏会话
Android

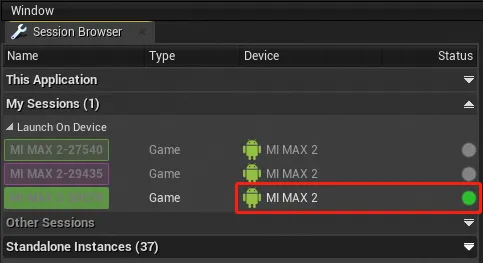

- 将 Android 手机连接至 PC 后打开游戏应用，相应的 Session 也能被工具监测到

界面

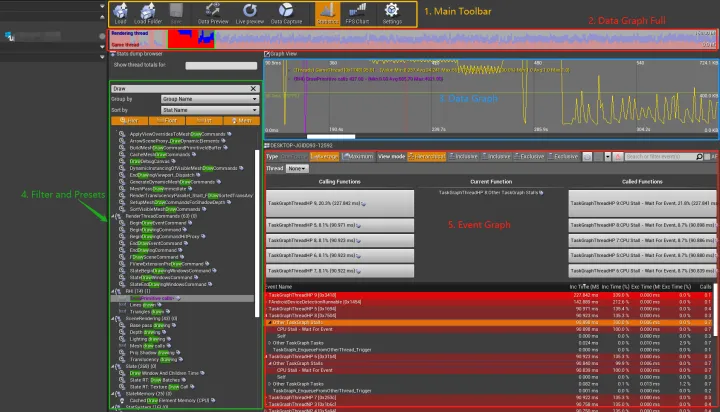

整个 Profiler 界面可以分成以下 5 个组成部分：Main Toolbar, Data Graph Full, Filter and Presets 以及 Event Graph，接下来依次说明它们的使用方法

Main Toolbar
顶部的一系列按钮组成了 Main Toolbar 部分，排布着全局的基础操作选项，下面介绍其中最常用的几类操作：

Data Preview: 点击后，开始从选中的 Session 抓取实时数据，Data Graph Full 窗口将开始图形化显示线程的耗时情况，此时再次点击即停止抓取
Live Preview: 仅在 Data Preview 开启时生效，关闭状态下预览窗口(绿色的滑窗)可以被自由拖拽; 启用后, 该滑窗就将跟随时间轴同步右移(使窗口内显示的是最新的数据)
Data Preview 和 Live Preview 两个按钮对应的仅为预览功能，抓取到的数据为 Live Data，无法保存, 适用于短平快的观察
Data Capture: 第一次点击时相当于执行命令 stat startfile , 会往指定路径生成一个后缀为 .ue4stats 的文件, 随后持续向文件内写入信息, 直至再次点击此按钮, 相当于执行命令 stat stopfile, 停止文件写入
- Note: 默认情况下 .ue4stats 文件将被输出至路径：xxx\Saved\Profiling\UnrealStats(xxx 为工程根目录)
Load: 载入指定的 .ue4stats 文件，等效于手动将 .ue4stats 文件拖进界面内
Data Capture 和 Load 两个按钮分别是写入和读取 Captured Data，数据保存在本地，可以反复查看
Data Graph Full
图形化显示性能消耗的整体趋势
左上角只显示了 Rendering Thread 和 Game Thread, 从这里也可以看出该工具显示的仅仅是 CPU 侧的开销信息
蓝色图像表示 Rendering Thread(Draw Thread) 的开销变化, 红色表示 Game Thread
能够预览的数据总量比较有限，超出窗口左侧的数据将被丢弃，即只能预览一定时长范围内的开销数据
绿色滑窗(Slide Window)内的数据将被显示到 Data Graph 界面上，滑窗的长度也是固定的

Data Graph Full

图形化显示性能消耗的整体趋势
左上角只显示了 Rendering Thread 和 Game Thread, 从这里也可以看出该工具显示的仅仅是 CPU 侧的开销信息
蓝色图像表示 Rendering Thread(Draw Thread) 的开销变化, 红色表示 Game Thread
能够预览的数据总量比较有限，超出窗口左侧的数据将被丢弃，即只能预览一定时长范围内的开销数据
绿色滑窗(Slide Window)内的数据将被显示到 Data Graph 界面上，滑窗的长度也是固定的
Data Graph
图形化显示绿色滑窗范围内性能消耗的具体变化情况
顶部的刻度，表示从点击 Live Preview 开始所经过的帧数
底部的刻度，表示从点击 Live Preview 开始所经过的时间
从 Filter & Presets 中选择追踪的 stat 数据会实时显示在该界面上
Filter & Presets
包含从预览开始至今，期间所有的 stat 信息，支持搜索和排序
对某一具体 Stat 指标进行双击, 或拖拽进 Data Graph 界面, 可以追踪该指标随时间的变化情况
- 正在被追踪的 Stat 指标, 名字后面会被标记一个星号 *
- 在 Data Graph 界面，将鼠标悬浮在某个指标条目上，点击关闭按钮可以停止对它的追踪
如果同一个 Stat Group 内有 Stat 性能正在被追踪，该数量会被显示在 Stat Group 名字后的第二个括号内

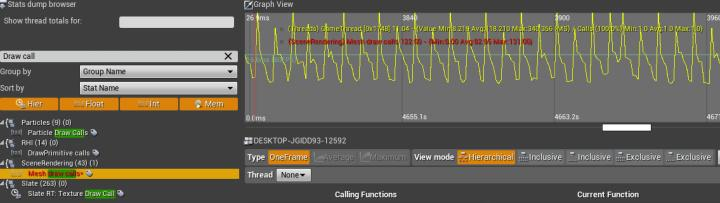

下面实例中，我通过关键字 "Draw Call" 筛选出了相关的 Stats 指标，然后新追踪了名为 DrawPrimitive calls 的指标，最后依次结束了对所有 Stats 的追踪

Event Graph

显示在 Data Graph 中已选的一帧或多帧期间内, 具体发生了哪些函数调用

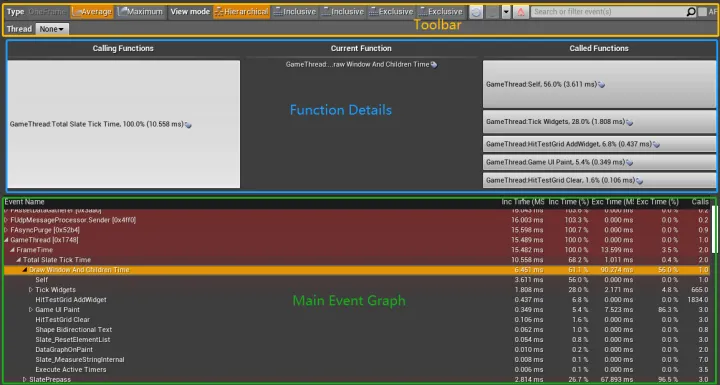

Main Event Graph
- 底部区域称作 Main Event Graph(上图的绿色矩形区域)
- 显示了各 Event / Function 的耗时情况和层级关系
- 在此区域内选中某个方法或事件，Function Details 区域就会显示它详细的调用与被调用情况
Toolbar
- 顶部按钮区域称作 Toolbar(上图的黄色矩形区域)
- Average: 在 Data Graph 中选取了多帧的情况下, 显示它们关于当前 Event 耗时的平均值，默认开启
- Maximum: 在 Data Graph 所选帧当中, 对当前 Event 耗时的最大值
Function Details
- 中部区域称作 Function Details(上图的蓝色矩形区域)
- 表示当前在 Main Event Graph 所选的 Event/Function 的调用与被调用情况
Calling Functions: 显示哪些方法调用了所选的方法, Widget 的尺寸大小表示其调用次数的占比
Current Function: 在 Main Event Graph 中被选中的方法
Called Functions: 哪些方法被所选的方法调用了, Widget 的尺寸大小表示其被调用次数的占比

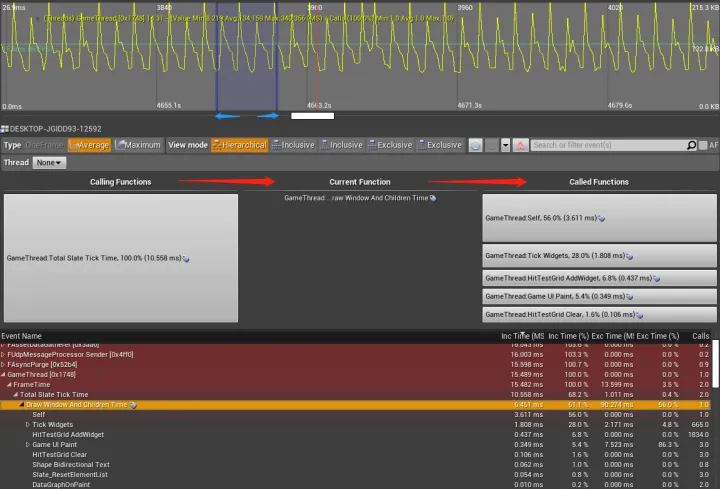

关于 Calling Functions 和 Called Functions 的调用顺序，可以按上图红色箭头的指向顺序来理解

常见操作流程

运行游戏，切换到 Profiler 界面
Main Toolbar 中点击 Data Preview 开始预览性能数据
关注 Data Graph Full 内是否出现明显尖峰，如果有并希望马上查看原因，则再次点击 Data Preview 停止预览
拖动 Data Graph Full 中的绿色滑窗至尖峰处，开始观察 Data Graph 界面，准确定位导致开销陡升发生在哪一帧或哪一小段
在 Data Graph 中选择一段时长范围，此时 Event Graph 将显示这段时长内各方法的耗时情况，按降序排列
在 Event Graph 的 Main Event Graph 区域展开条目层级，根据 Function Details 区域显示的信息，一级级深入定位到具体的方法上
参考
UE4 - Profiler Tool Reference
UE4 - UnrealFrontend

UE4 性能 - (三) 性能分析工具：Unreal Insights

Unreal Insights 抓取到的性能数据，依赖一套名为 Trace 的框架，对其中的 Trace Channel 进行配置，能帮助我们专注于分析某些类型的性能开销，屏蔽不必要的信息干扰，同时减少 Profiling 数据所占用的空间。
Trace 是一套日志框架(logging framework)，其主要目的是为了便于描述进程中出现的高频事件，并生成一系列的事件流(stream of events)作为性能分析的凭据。
Trace Channels 是 Trace 框架中为了便于用户专注于某一类型的事件流而设计的机制，用户可以只打开自己感兴趣的 channel，从而屏蔽掉不相关的事件流信息。
Trace
Trace 是一套日志框架(logging framework)，其主要目的是为了便于描述进程中出现的高频事件，并生成一系列的事件流(stream of events)作为性能分析的凭据。
Trace Channels 是 Trace 框架中为了便于用户专注于某一类型的事件流而设计的机制，用户可以只打开自己感兴趣的 channel，从而屏蔽掉不相关的事件流信息。
Channels

在启动命令行中添加 -trace 参数，指定要开启的 channel，使相应信息能在 Unreal Insights 中被显示
- e.g.-trace=log,frame,cpu,gpu,memory,loadtime,...
- 在 UE 源码中全局搜索关键字 UE_TRACE_CHANNEL_DEFINE，可查看所有支持开启的 trace channel
开启 trace channel 之后，推荐添加参数-statnamedevents，显示各个 trace event 的名字和开销情况；其中 event 的名字，就是代码中 TRACE_CPUPROFILER_EVENT_SCOPE(xxx) 括号内的部分，而开销情况所涵盖的范围，就是这个宏的作用域
如果不加 -trace 参数，以下 channel 会默认被开启：cpu,frames,log, bookmarks
- 默认开启的 channel 可以在 Engine/Config/BaseEngine.ini 中进行配置
  - [Trace.ChannelPresets]
    Default=cpu,frame,log,bookmark
自 4.25 版本起，-cpuprofiletrace, -loadtimetrace, -filetrace 参数已失效
使用 trace.pause 暂停对所有 channel 信息的追踪，trace.resume 恢复追踪
